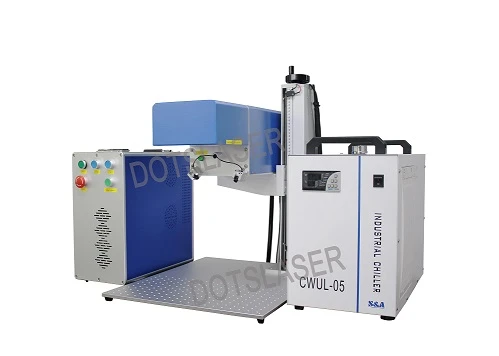

"DS-UV5" til 355nm uv-lasermaskinen består av en strømforsyning for laserkilde, kontrollkort, motordriver og galvanometer, et XYZ-akse galvanometersystem, et optisk system, et programvareoperativsystem, Z-aksestativ og presis plassering av arbeidsbordet. Laserstråleutgangen fra laserresonatoren ved en bølgelengde på 355 nm utvides deretter av stråleutvideren, fokuseres automatisk av Z-aksen galvanometer og reflekteres deretter av X-aksen, Y-aksen galvanometer skanningssystemet, som når ned til materialene gjennom den optiske fokuseringslinsen. Under datakontroll oscillerer et galvanometer-skanningssystem raskt, som skanner laserstrålen i X- og Y-retningene. Overflaten som laserstrålen er fokusert på er merket. Etter den kontinuerlige prosessen under datakontroll, er forhåndsprogrammerte tegn og mønstre merket på overflaten av materialet.
Hovedparameter
| Modell | DS-UV5 |
| Merkingsområde | 100x100mm--180x180mm |
| Min. linjebredde | 0.01 mm (i henhold til materialet) |
| Minimum tegnstørrelse | 0,3 mm (i henhold til materialet) |
| Laserkraft | 5W |
| Bølgelengde | 355nm |
| Standard merkeområde | 180x180mm |
| Strømforsyning | Enfase 200-240 VAC 50/60 HZ |
| Avkjøling | vannkjølt |
| Kjernekomponenter | Laserkilde |
| Markeringsdybde | 0.01-2mm |
