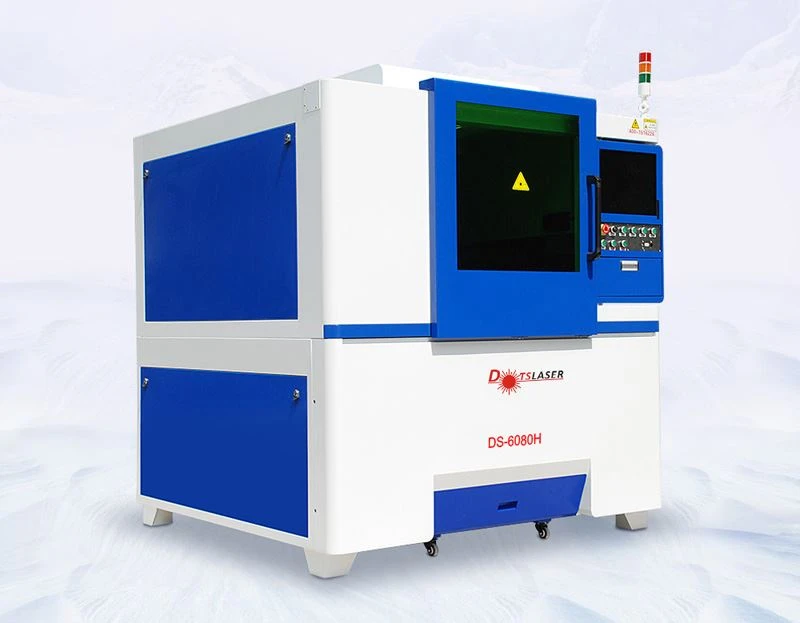

Laserskjæring av PCB-kort
Maks skjæring 6 mm kobber og aluminiumssubstrat.
Skjærefelt er valgfritt.
Skjærematerialet er bredt, inkludert messing, kobber, aluminium, rustfritt stål, PCB-kort, etc.
Lasereffekt: 1000W-3000W

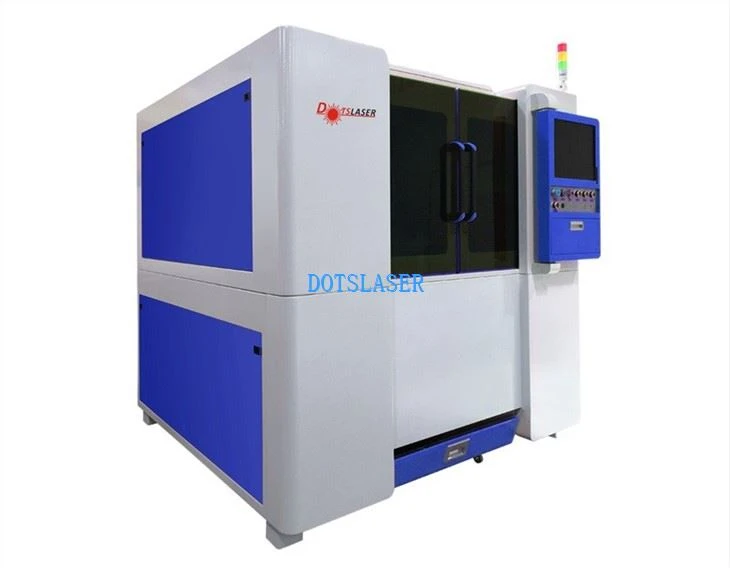

Laserskjæring av PCB-kort
Produktbeskrivelse
PCB Board Laser Cutting har et bredt spekter av bruksområder og kan behandle mange materialer som kobber, aluminium, rustfritt stål, jern, PCB-plater og magnetiske materialer. Formatstørrelsen er valgfri, og lengden kan tilpasses i henhold til brukerens behandlingskrav. Kuttehastigheten er rask, effekten er jevn og flat, snittet har ingen mekanisk påkjenning, og det er glatt og flatt uten skjærende grader.

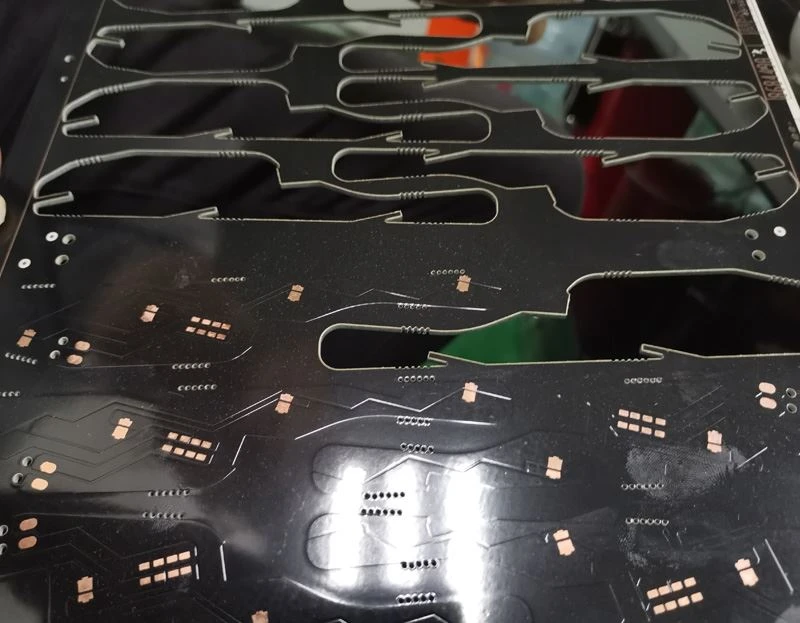

For det første, la oss se hvordan du skjærer PCB-kort, kretskort, kobber- og aluminiumssubstratplater ved hjelp av presisjonslaserskjæringssystem.
Funksjoner og ytelse
★ Marmorbase.
★ Helt lukket portal med dobbel drivkonstruksjon.
★ Miljøvern ventilasjonsanlegg.
★ Anti sterkt laserreflekterende fiberlasergenerator

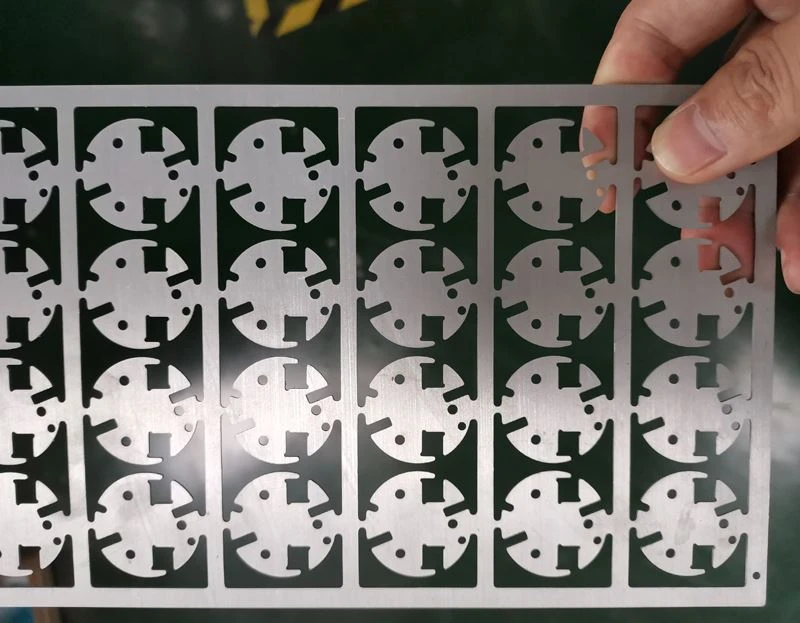

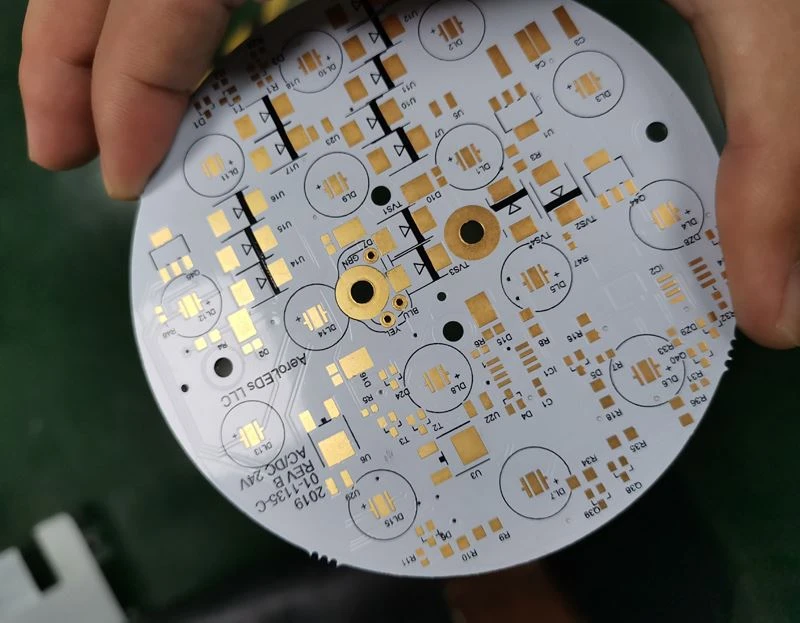

Skjæring av kobber- og aluminiumssubstrat i småformat
★ Langsiktig batch-stabil kuttetykkelse på mindre enn 6 mm, begrense kuttetykkelsen på 6 mm kobber og aluminiumssubstrater;
★ Størrelsen på formatet er valgfritt, og lengden kan tilpasses i henhold til brukerens behandlingskrav.
★ Et bredt spekter av prosessmaterialer, kan ikke bare behandle kobber, aluminium, men også behandle rustfritt stål, jern, PCB-plater, ulike legeringer, etc.
Teknisk parameter
| Modell | DS-60680H |
| Laserkraft | 1000W/1500W/2000W/QCW750W |
| Laserbølgelengde | 1070±10nm |
| Skjæreområde | 600 mm * 800 mm (annet utvalg kan tilpasses) |
| Skjærelinjebredde | 0.05~0.15 mm (avhenger av materialet) |
| Skjæretykkelse | Mindre enn eller lik 3 mm/6 mm (aluminium, kobber) |
| Kuttehastighet | 5000-20000mm/min(avhenger av materialet) |
| Kuttenøyaktighet | ±0,02 mm |
| Kutte lufttrykk | 1.2-2.8Mpa(Høytrykksnitrogen anbefales) |
| Nominell strømforbruk | 10KW/18KW |
| Strømforsyning | AC220V/60A, 380V/40A |
| Avkjøling | Vannkjøling |
| Arbeidsmiljø | Ingen vibrasjonskilde, god ventilasjon, temperatur 10 ~ 38 grader |
| Dimensjon | L1820mm*B1750mm*H1950mm |
| Vekt | 1800 kg |
Kort introduksjon av PCB Board Cutting System

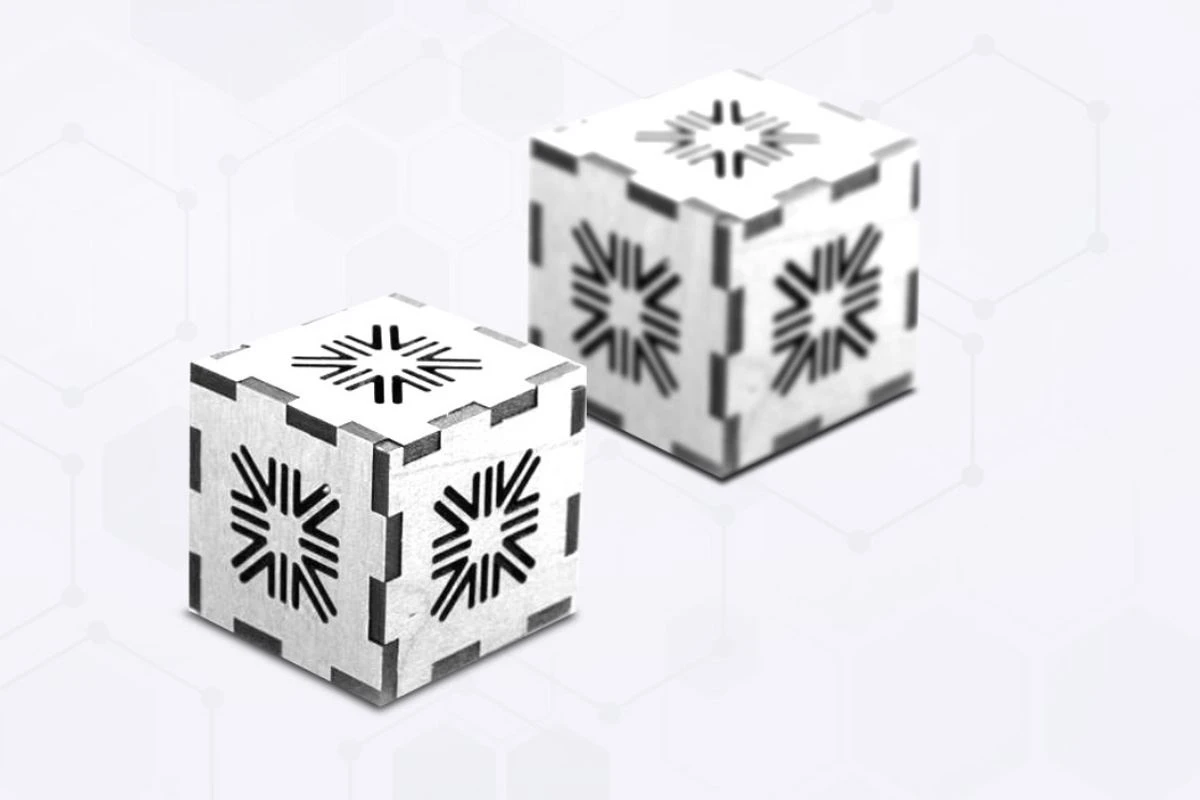

Smal skjæresøm, liten platedeformasjon
★ Laserskjæring har liten varmepåvirket sone og liten platedeformasjon
★ Skjæresøm: {{0}}.05~0.15mm
★ Laserskjærehastigheten er høy, og kuttet har ingen mekanisk påkjenning.
★ Høy prosesseringsnøyaktighet, god repeterbarhet, ingen skade på overflaten av materialet ★ Nøyaktighet: ±0,02 mm

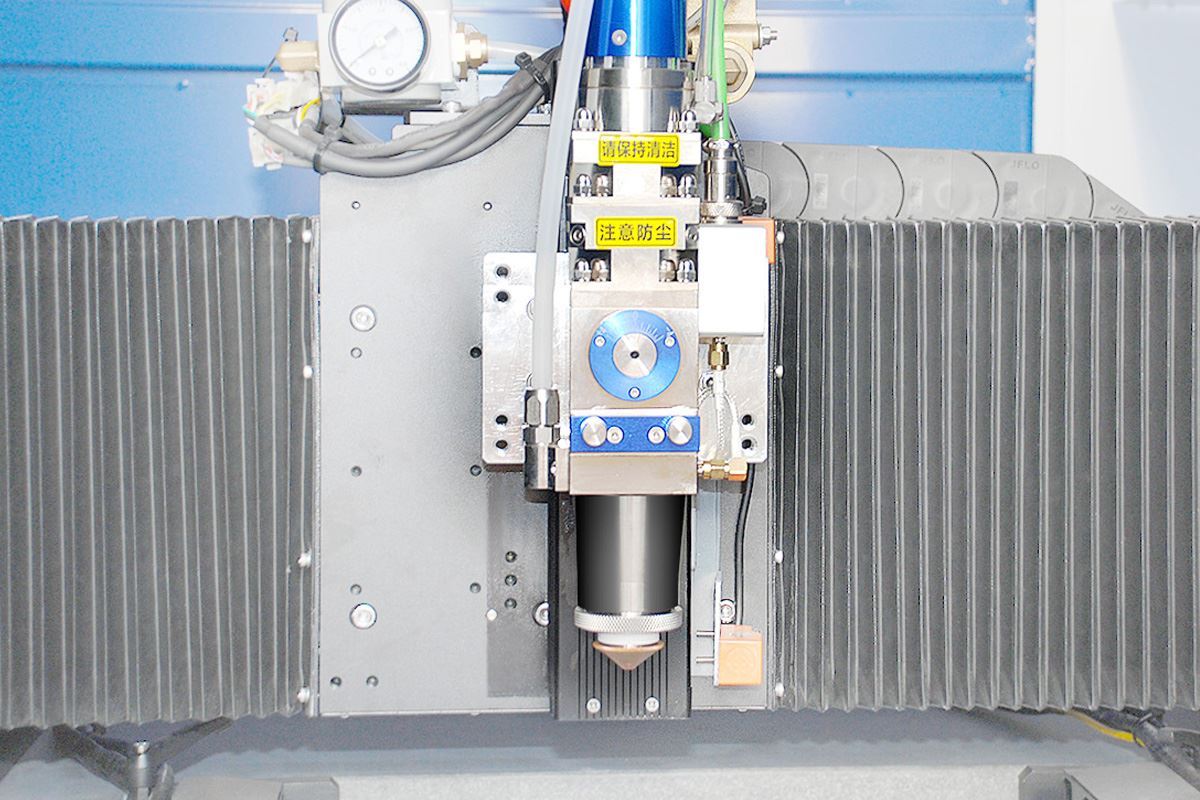

Klippebanen blir automatisk optimert
★ Kompatibel med flere filformater, for eksempel DXF, GERBER.
Aktivt beskyttelsessystem
Antikollisjonsbeskyttelse
★Skjærehodet og skjæreflaten holdes på trygg avstand til enhver tid. Samtidig har den en berøringsstopp-funksjon for å redusere risikoen for kollisjon.
Intelligent reisebeskyttelse
★ Oppdager automatisk rekkevidden til bevegelige deler, og når det er unormalt, vil systemet gi sensitiv tilbakemelding og umiddelbart beordre om å stoppe, noe som sikrer sikkerheten til utstyret.
System smart alarm.
★Utstyrselvsjekk, unormal alarmvisning på hovedgrensesnittet, reduser skjulte farer og forbedrer effektiviteten til etterforskning av unormalt utstyr.C

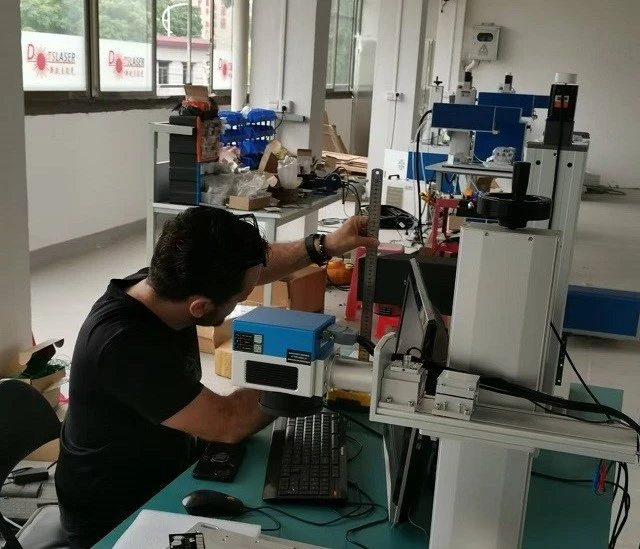

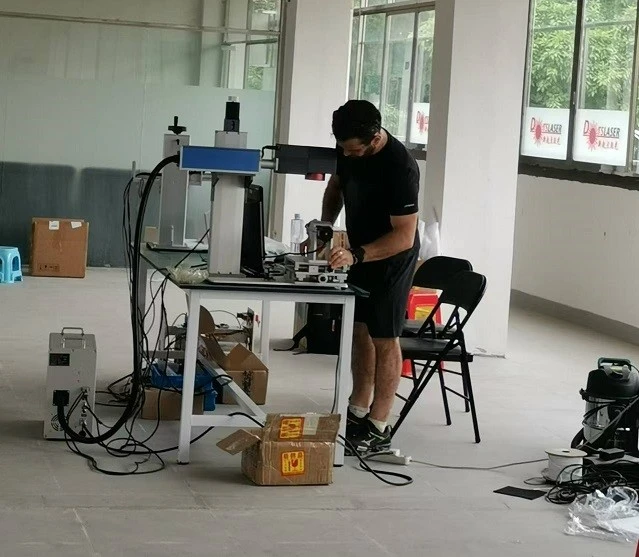

Kunden kommer til DOTSLASER sin fabrikk
