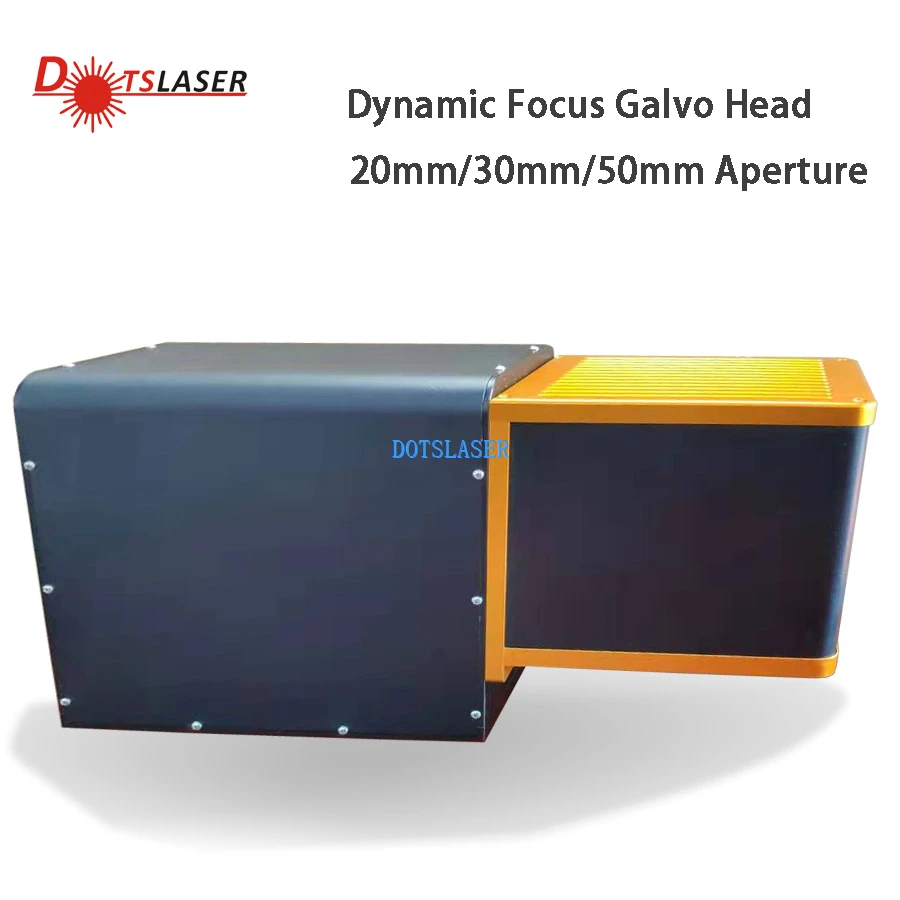

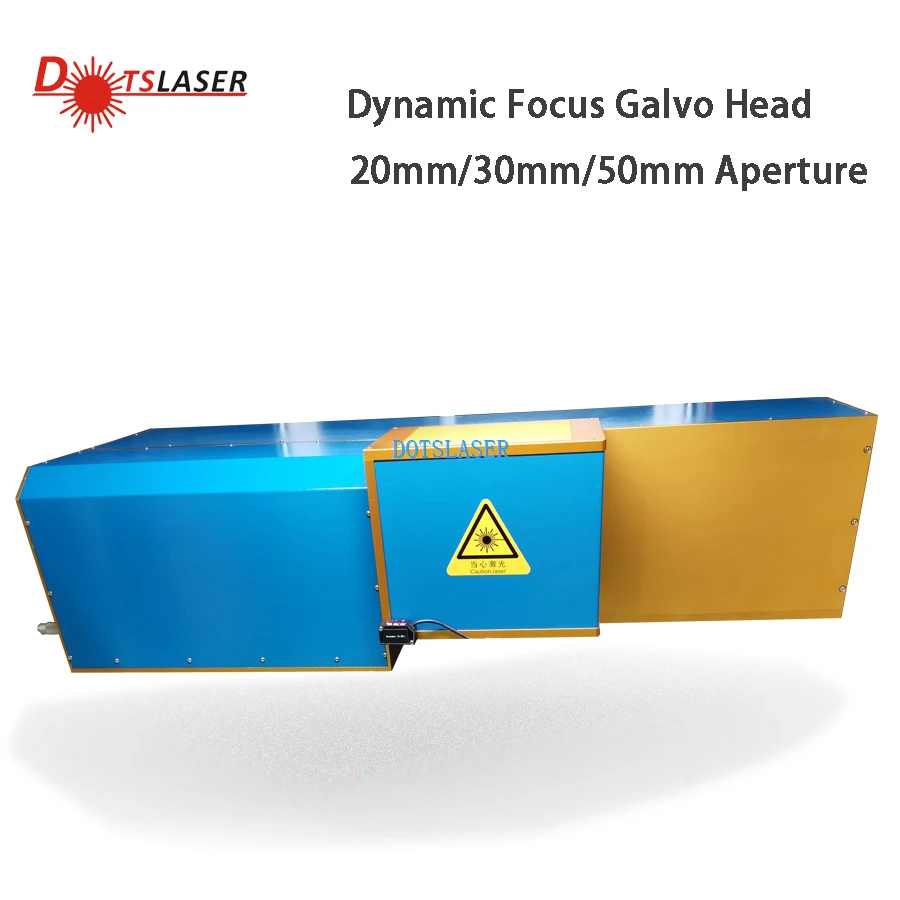

Co₂ laser skannehode
Co₂ laser skannehode
Produkter Beskrivelse
Co₂ laserskanningshode, også kjent som en Galvo -skanner eller galvanometerskanner, er en nøkkelkomponent i co₂ lasermerking eller graveringssystemer. Det er ansvarlig for nøyaktig å omdirigere laserstrålen på materialet som blir gravert av raskt og presist bevegelige speil. Disse skannerne er spesielt designet for å jobbe med Co₂ -lasere, som ofte brukes til å markere og gravere materialer som tre, akryl, glass, papir, lær og mer.
Co₂ laserskannehoder består av følgende hovedkomponenter:
Galvanometermotorer
Disse motorene kontrollerer speilens plassering ved å konvertere elektriske signaler til mekanisk bevegelse. Galvanometermotorer av høy kvalitet muliggjør raske og presise bevegelser, noe som resulterer i raskere graveringshastigheter og forbedret nøyaktighet.
Speil
Speilene i skannehodet er ansvarlige for å reflektere og lede laserstrålen på materialet. De bør være laget av et materiale som er svært reflekterende for co₂ laserbølgelengder, typisk med et gull- eller dielektrisk belegg, for å opprettholde energinivået assosiert med Co₂ -lasere.
Linse
Linsen inne i skannehodet er ansvarlig for å fokusere laserstrålen nøyaktig på materialet, noe som resulterer i rene og nøyaktige merker eller graveringer. Denne teknologien gjør oss i stand til å lage vakre og intrikate design på et bredt spekter av materialer med letthet og presisjon.
Kontrollelektronikk
Kontrollelektronikken letter effektivt kommunikasjon mellom viktige komponenter i lasermerkesystemet som Galvo -skanner, laserkilde og kontrollprogramvare.
CO₂ -laserskanningshodet har lav drift, høy posisjonsnøyaktighet og pålitelig og stabil drift, med utmerket generell ytelse. Den har plass til linser med forskjellige bølgelengder og effektnivå, og kan oppfylle de fleste av applikasjonskravene, og sikre langsiktig systemstabilitet.
CO₂ -laserskanningshodet gjennomgår streng materialinspeksjon og bruker en moden produksjonsprosess. Det oscillerende speilsystemet er et høyhastighets- og høyhastighets servokontrollsystem sammensatt av et førerkort og høyhastighets oscillerende motor, hovedsakelig brukt til lasermerking, laser intern gravering, trinnbelysningskontroll, laserstansing og mer. Det kan skilte med et justerbart merkingsområde, rask responstid, høy markeringshastighet og god tetningsytelse av den optiske banen. Artikkelen skal opprettholde en positiv tone og unngå negativt innhold.
Produktparametere
| Lasertype | 10600nm RF co2laserkilde |
| Arbeidsfelt | 300 × 300mm ~ 1200 × 1200mm |
| Inngangsstrålestørrelse | 2,5 ~ 10mm |
| X & Y -akser speiler blenderstørrelse | 20mm/30mm/50mm |
| Linjemerkehastighet | Mindre enn eller lik 8, 000 mm/s |
| Posisjoneringshastighet | 1 00, 00mm/s |
| Skrivehastighet | 125cps |
| Trinn responstid (1% av full skala) | 940us |
| Trinn responstid (10% av full skala) | 1500us |
| Sporing av feiltid | Mindre enn eller lik 440us |
| Feil og presisjon | Linearitet 99,9% |
| Repeterbarhet (RMS) | ＜ 8μRad |
| Få feil | ＜ 5mrad |
| Null forskyvning | ＜ 5mrad |
| Langsiktig drift over 8 timer | ＜ 0. 5Mrad |
| Skala drift | ＜ 40 ppm/ grad |
| Null drift | ＜ 15μrad/ grad |
| Emballasjeopplysninger | Eksportert tresak eller i henhold til dine krav |
| Garanti | 1 år |
| Ettersalgstjeneste levert | Online støtte |
|
Kraft og signal
|
|
| Inngangsspenning | ± 24VDC |
| Rangert strøm | 4A |
| Grensesnittsignal | |
| Digital | Xy 2-100 |
| Maskinskanningsvinkel | ± 12,5 grad |
Når du velger et CO₂ -laserskannehode, bør du vurdere faktorer som skannehastighet, presisjon og blenderåpning basert på de spesifikke kravene til prosjektet ditt. I tillegg er kompatibilitet med lasersystemet og kontrollprogramvaren viktig for jevn drift. Til slutt kan det å velge et anerkjent merke sikre kvalitet, pålitelighet og lang levetid for ditt co₂ lasermerking eller graveringssystem.
Co₂ laser skannehode Det er et viktig komponenttilbehør til lasermerkemaskinen, som har egenskapene til høy effektivitet ved kartlegging, god grafisk nøyaktighet og ingen forvrengning, noe som forbedrer kvaliteten og hastigheten på lasermerking. Det oppnår et nytt nivå av skannehastighet og gjentatt posisjonsnøyaktighet. Vi optimaliserer og bestiller alle optiske komponenter for å garantere de beste fokuskvaliteten og stabile prosessparametrene.
1. Kvalitetssikring og ettersalgstjeneste
Garantiperioden for utstyret skal være 12 måneder siden utstyret blir brukt av kundene, installasjonen og feilsøkingen er fullført og utstyret aksepteres av kravet. Dotslaser legger stor vekt på servicearbeidet etter salget, når produktet er levert til brukeren, etablerte selskapet umiddelbart brukerens ettersalgstjenestefil, og spores regelmessig brukerens produktbruksstatus, løse og svar på alt Problemer med brukeren, mottok brukerens varslingsinformasjon om utstyrssvikt, selskapets arbeidere kan gi en rask respons innen 2 timer. Hvis telefonveiledningen er vanskelig å feilsøke, kan selskapets tekniske personell ankomme kundesiden innen 24 timer for å gi støtte.
2. Installasjon og feilsøking
Før maskininstallasjon vil fabrikken vår tilby deg en grunnleggende installasjonsfil, det gode behovet 2 ukers levering til deg der, ingeniørene til Dotslaser vil ankomme nettstedet ditt og inspisere maskinen igjen. FORBEDRE ALLE BETINGELSER MÅL installasjons- og igangkjøringskravene til utstyret, utstyret vil transportere i tide. Installasjons- og igangkjøringstiden for utstyret er omtrent fem virkedager, de tre første dagene er koblet til bruken av systemet, og systemet er i drift etter serviceprosjektet. Ingeniøren vil trene kvalifiserte operatører på grunnleggende vedlikeholdsprosedyrer og generelle driftsegenskaper for utstyret i løpet av de neste to dagene
3. Tjenestestøtte
Hvis det har noe problem med noen del av systemet i garantiperioden, er Dotslaser-godt trente serviceingeniører klare til å oppgi mobiltelefonsamtale eller begynne på stedet, hvis maskinen har noe problem i garantiperioden, kan du kontakte oss direkte !
