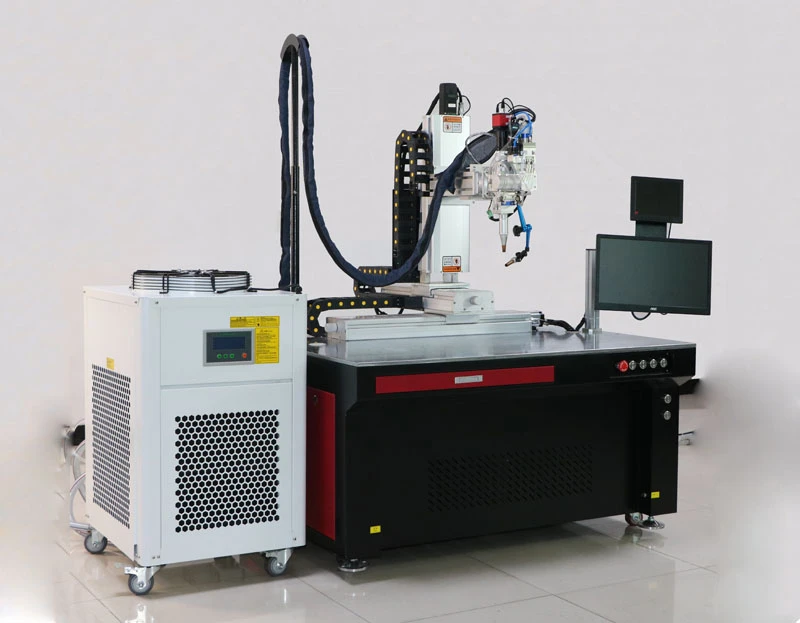

Kontinuerlig lasersveisesystem
Kontinuerlig lasersveisesystem
Produktbeskrivelse
Vi er glade for å presentere vårt toppmoderne kontinuerlige lasersveisesystem, en banebrytende teknologi utviklet for å gi effektive, presise og høykvalitets sveiseløsninger for et bredt spekter av materialer og bruksområder. Dette avanserte systemet er godt egnet for bransjer som bilindustri, romfart, elektronikk, medisinsk og mer.
Nøkkelfunksjoner
Høye sveisehastigheter
Høyhastighetsdrift, slik at du raskt kan smelte sammen materialer og oppnå effektiv produksjon uten å ofre sveisekvalitet eller presisjon.
Presisjon og kvalitet
Minimale varmepåvirkede soner (HAZ) og lav termisk forvrengning i arbeidsstykkene, noe som resulterer i presise, rene sveiser med høy styrke.
Allsidig materialkompatibilitet
Rustfritt stål, aluminium, kobber og til og med litt plast. Denne allsidigheten gjør den egnet for ulike bransjer og bruksområder.
Minimalt vedlikehold og lang levetid
Lite vedlikehold og komponentene er bygget for holdbarhet. Minimum kostnad, bidrar til å forlenge levetiden til systemet, og gir en pålitelig og stabil ytelse.
Automatisering og integrasjon
Systemet kan enkelt integreres i produksjonslinjer og er kompatibelt med ulike typer automasjonsprosesser.
Brukervennlig grensesnitt
Den brukervennlige programvaren og det intuitive brukergrensesnittet lar operatører legge inn sveiseparametere, administrere profiler og overvåke sveiseprosessen.
Tekniske parametere for kontinuerlig lasersveisesystem
|
Enhetsmodell |
DSLW-1000W-GXLX |
DSLW-1500W-GXLX |
DSLW-2000W-GXLX |
|
Laser type |
fiberoptisk laser |
||
|
Laserbølgelengde |
1080nm ±5nm |
||
|
Sportsmodus |
Kontinuerlig/modulasjon |
||
|
Juster frekvensen |
1000HZ |
||
|
Fokusområde |
150-250mm Valgfritt |
||
|
Fiberkjernediameter |
50-100um |
||
|
Fiberlengde |
10m |
||
|
Spektroskopisk metode |
Presisjonsenergispektroskopi eller høyhastighets tidsspektroskopi |
||
|
Lysmodus |
QCW/PWM/CW |
||
|
Sikte- og posisjoneringssystem |
Rødt lys |
||
|
Sveisepistolhode |
WXS -ND15 |
||
|
Nominell effekt |
3,5KW |
4.8KW |
7.5KW |
|
Kjølekraften til kjøleren |
1.5P |
||
|
Kjølemetode vannkjøling omgivelsestemperatur |
20 grader -40 grader |
||
|
Spenning |
220V ±5V 50Hz/40A |
||
|
Mål/Nettovekt |
Vertsdatamaskin: 600 × 1200 × 1200 mm |
243 kg |
|
|
Kjøler: 550 ×550 ×850 mm |
80kg |
||
Produktapplikasjoner
Produksjon og reparasjon av biler
Støpeprosess, maleprosess, samlebåndsprosess og inspeksjonsprosess.
01
Luftfartskomponenter
Turbinblader, strukturelle komponenter, flypaneler
02
Elektronikkproduksjon
Kretskort, kontakter, hus
03
Produksjon av medisinsk utstyr
Kirurgiske instrumenter, implantater, proteser.
04
Generell metallbearbeiding og fabrikasjon
Platemontasjer, rørsystemer, verktøy
05
Sanitær industri
Ventiler, tees, reduksjonsrør, vannrørskjøter, batteriindustri: batteripakker, litiumbatterielektroder,
06
Brilleinnfatning industri
Rustfritt stål, titanlegering og andre materialer for brillespenne, presis sveising av ytre ramme og andre posisjoner,
07
maskinvareindustrien
Vannkoker, vannkopp, impeller, skål i rustfritt stål, diode, aluminiumslegering, sensor, dørhåndtak, hylle, mobiltelefonbatteri, etc.
08
hvorfor velge oss?
Opplev den kraftige ytelsen og presisjonen til vårt kontinuerlige lasersveisesystem og transformer produksjons- og produksjonsprosessene dine.
Ikke nøl med å kontakte oss hvis du har spørsmål, trenger mer informasjon eller ønsker å planlegge en demonstrasjon. Øk sveiseoperasjonene dine og oppnå overlegne resultater med vårt avanserte kontinuerlige lasersveisesystem.
one-stop løsning
profesjonelt team
høy kvalitet
De viktigste tekniske funksjonene og ytelsene
 1. Kontrollsystemet er et profesjonelt fireakset kontrollsystem skreddersydd for lasersveising. Den har kraftig PC-kontroll og er enkel å programmere, feilsøke og vedlikeholde. Den kan fullføre automatisk eller halvautomatisk punktsveising, stumpsveising, stingsveising og tetningssveising. Sveising av plane rette linjer, buer og vilkårlige baner; |
| 2. Systemet er enkelt og pålitelig å betjene, lett å kontrollere, enkelt å betjene, lett å lære, lett å forstå og enkelt å bruke for brukerne; |
| 3. Utstyrt med 3-akse automatisk arbeidsbord, superstort arbeidsbord, plattform XY-dobbelakset motorisert modul, Z-akse tar i bruk en avslått bremsemotor, og kan utstyres med roterende aksel når det er tid. For spesialformede tredimensjonale produkter kan den realisere 3D lasersveising, høy hastighet, lang levetid, høy nøyaktighet. |
| 4. Tilpassede automatiserte verktøyarmaturer kan kombineres med samlebånd, fotoelektriske sensorer, pneumatiske armaturer og andre kombinasjoner for helautomatisk prosessering for å oppnå masseproduksjon av produkter. |
| 5. Den kan utføre tidssplitting eller energisplitting, egnet for applikasjoner i forskjellige behandlingssituasjoner, flerstasjonsbehandlingsapplikasjoner, og kan brukes mye i lasersveising som punktsveising, kontinuerlig sveising og fleksibel prosessindustri. |
| 6. Støtt flerkanals optisk fiberutgang for å forbedre sveiseeffektiviteten, spare utstyrskostnader og redusere okkupasjonsplassen. Du kan velge flere optiske fibre for å sende ut lys i tide, eller å sende ut lys samtidig i henhold til behovene, eller en kombinasjon av de to, slik at det kan utføres. Multi-beam simultan prosessering og multi-stasjon prosessering gir betingelser for mer presis sveising; |
| 7. Etter at laseren har passert gjennom den optiske fiberen, blir stedet mer jevnt og stabilt, noe som forbedrer kvaliteten på sveisen. Etter at laserstrålen er fokusert, kan en liten flekk oppnås, krafttettheten er høy, og den kan plasseres nøyaktig. Den kan brukes til monteringssveising av mikro- og små arbeidsstykker i masseautomatisert produksjon. |
| 8. Strukturen og arbeidsprinsippet for hver komponent |
produktnøkkelteknologier

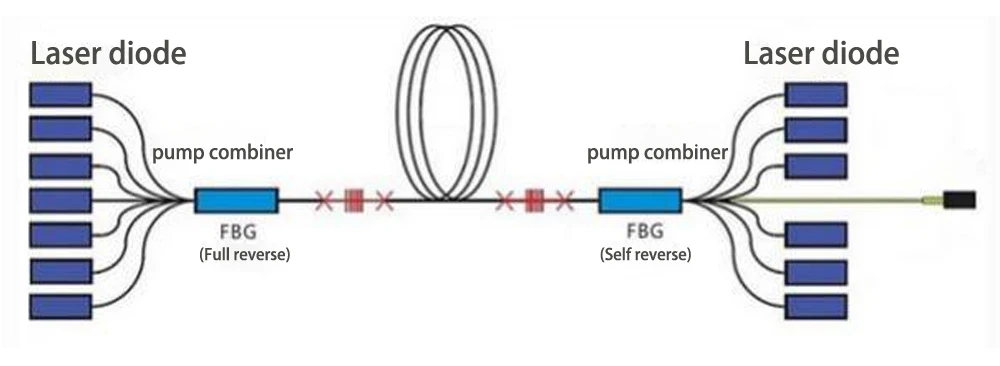

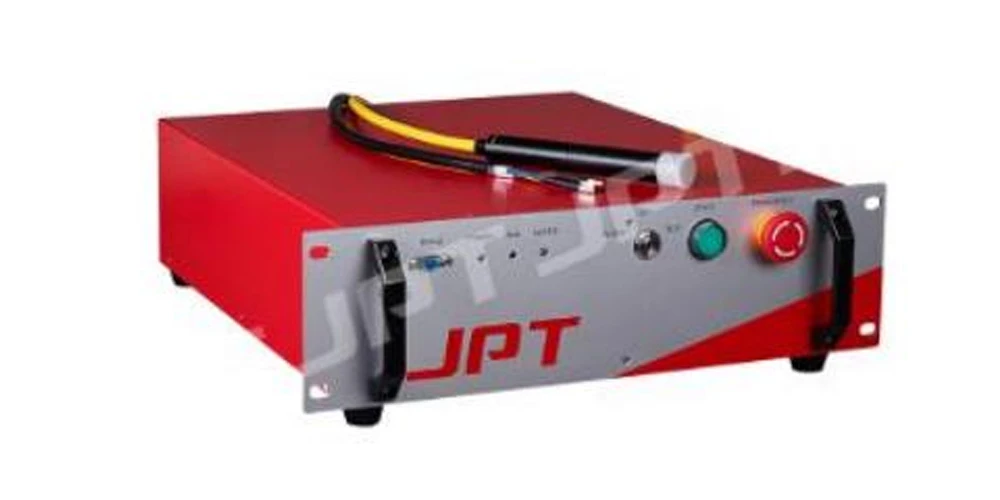

Fiber kontinuerlig laserkilde
1)Fiberlaserkilde består hovedsakelig av pumpekilde, kopler, sjeldne jord-dopet fiber, resonanshulrom og andre komponenter.
Pumpekilden er sammensatt av en eller flere laserdiodearrayer med høy effekt. Pumpelyset som sendes ut av det kobles inn i den sjeldne jord-dopet fiber som forsterkningsmedium gjennom en spesiell pumpestruktur, og fotonene ved pumpens bølgelengde absorberes av det dopede fibermediet.
2) Verktøy
For å rengjøre den optiske fiberkontakten, må du rengjøre følgende utstyr:
en. Pudderfrie gummihansker eller fingersenger
b. Lofri fiberoptisk rengjøringsklut og bomullspinner
c. Absolute ethanol, namely alcohol (optical grade, purity >99.5%)
Trykkluft (ingen olje, ingen vann)
d. mikroskop
5. Lyskilde (lommelykt eller mobiltelefonindikator)
Den unike laserkontrollboksen har også tre lysutgangsmoduser: QCW (kvasi-kontinuerlig), PWM (puls) og CW (kontinuerlig).
Forbindelsesflaten er mer sammensmeltet og har et jevnere utseende.
Skuffetype beskyttende linse for rask og enkel utskifting.
For 4 6%-rørene og vanninnløpet og -utløpet er det nødvendig å sørge for at fokusspeilet inne i pistolhuset garanterer en viss temperatur for å gjøre sveiseeffekten mer stabil.
Argon munnstykke:Det kan oksidere sveiseoverflaten fra alle vinkler, noe som gjør sveiseoverflaten jevnere
og vakrere.
Belysningslampe:Bruk en blå spotlight for å gjøre bildet klarere og lette posisjonering og
observasjon.
Vedlikehold og feilsøking
Inspeksjon og rengjøring av optiske fiberkoblinger er saker som trenger oppmerksomhet:
Før du bruker den optiske fiberkontakten til laseren, sjekk den rene tilstanden og graden av skade på den beskyttende linsen. Bruk av en støvete eller skadet optisk fiberkontakt vil forårsake alvorlig skade på laseren.
Dotslasr Laser påtar seg ikke noe ansvar for skade på laseren forårsaket av bruk av urene fiberkoblinger. Hvis fiberkontakten tukles privat, vil produktet ikke lenger nyte godt av garantirettighetene til Dotslaser.
Vennligst bruk pudderfrie hansker eller rengjøringsprodukter for barnesenger i et hygienisk miljø. Hvis fiberkontakten er skadet på grunn av feil bruk eller bruk av feil rengjøringsprosedyrer eller kjemikalier, vil ikke DOTSLaser gi garanti. Ved rengjøring må konsentrasjonen av absolutt etanol være større enn 99,5 %.
Guangzhou Dotslaser Co.,Ltd. er en høyteknologisk bedrift som spesialiserer seg på utvikling og produksjon av laserformsveisemaskiner, lasermarkeringsmaskiner, laserskjæremaskiner, automatiske lasersveisemaskiner, fiberlaser-sveisemaskiner og annet utstyr. Selskapet har et profesjonelt FoU-, produksjons- og salgsteam, som samler andre typer merkelaserutstyrsteknologi, gjennom kontinuerlig innovasjon og forbedring, har det blitt en utmerket produsent i laserindustrien.
DOTSLASER laserutstyr er spredt over hele landet. Vi følger prinsippet om "kvalitet vinner markedet, integritet bygger merkevare", streber etter troverdighet med kvalitet, overlever med troverdighet, fordeler med ledelse og utvikling med fordeler, og vi er videre forpliktet til produktutvikling og kvalitet Forbedre og forbedre servicesystem, etc., for å gi kundene mer komplette tjenester av høyere kvalitet.
01
Høy kvalitet
Integrert fabrikkstyrke for å støtte alle typer maskintilpasning, med papirbase, glassbase, kirurgiske instrumenter, romfart.
02
Avansert utstyr
Fabrikken vår produserer profesjonell fiberlasermarkeringsmaskin, UV-lasermarkeringsmaskin, laserskjæremaskin og lasersveisemaskin, etc.
03
Profesjonelt team
Vår fabrikk eier profesjonell selger og maskindesignere, tilbyr de beste tjenestene for kundene.
04
Tilpasset service
Vår forretningsprinsipp er: "Kunden først, kvalitet først, omdømme først". Kundetilfredshet er vår største drivkraft.

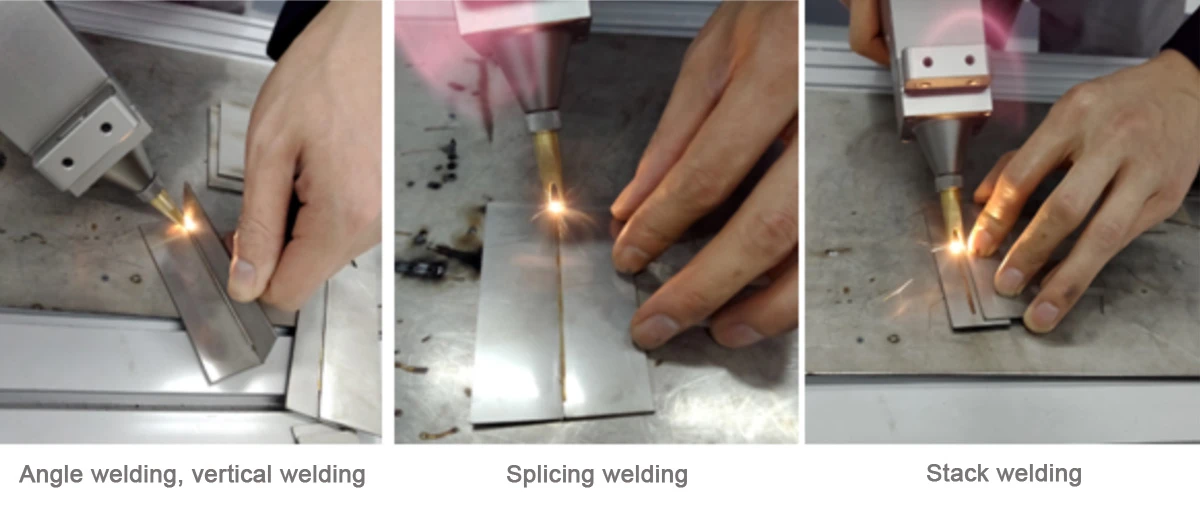

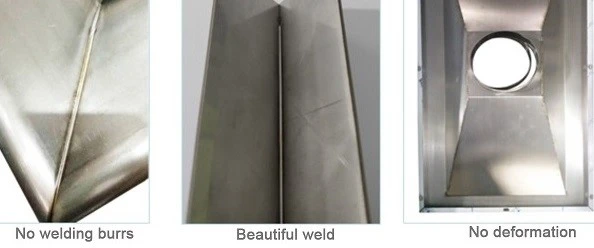

Prøver
Frakt og pakke
Daglig vedlikehold
● Etter endt arbeid, sørg for at gulvet er rent. Rengjør deretter maskinen inkludert overflaten på maskinen, kabinettet til det optiske systemet, overflaten på skjermen, arbeidsbordet og så videre.
● Slå av hver del og hovedstrømforsyningen når de er rene.
● Sjekk linsen regelmessig for støv. Når den er ren, bruk bomullsull med mer enn 95 % alkohol av medisinsk kvalitet for å tørke med klokken fra midten av linsen. Når du må flytte maskinen for å unngå støt. Kontroller tilkoblingskabelen i henhold til kabellisten.
1. Kvalitetssikring og ettersalgsservice
Garantiperioden for utstyret skal være 12 måneder siden utstyret skal brukes av kundene, installasjonen og feilsøkingen er fullført og utstyret er akseptert av etterspørren. Dotslaser legger stor vekt på ettersalgsservicearbeidet til produktet, når produktet er levert til brukeren, etablerte selskapet umiddelbart brukerens ettersalgsservicefil, og sporer regelmessig brukerens produktbruksstatus, løser og svarer på alle problemer med brukeren, mottok brukerens varslingsinformasjon om utstyrssvikt, kan selskapets arbeidere gi en rask respons innen 2 timer. Hvis telefonveiledningen er vanskelig å feilsøke, kan selskapets tekniske personale ankomme kundestedet innen 24 timer for å gi støtte.
2. Installasjon og feilsøking
Før maskininstallasjon vil fabrikken vår tilby deg en grunnleggende strukturinstallasjonsfil, den gode trenger 2 ukers levering til deg der, ingeniørene til Dotslaser kommer til nettstedet ditt og inspiserer maskinen igjen. Bekreft at alle forholdene oppfyller kravene til installasjon og igangkjøring av utstyret, utstyret vil transporteres i tide. Installasjons- og igangkjøringstiden for utstyret er ca. fem virkedager, de tre første dagene er knyttet til bruk av systemet, og systemet er i drift etter serviceprosjektet. Ingeniøren vil trene kvalifiserte operatører på grunnleggende vedlikeholdsprosedyrer og generelle driftsegenskaper for utstyret i løpet av de neste to dagene
3. Servicestøtte
Hvis det har problemer med noen del av systemet i løpet av garantiperioden, er Dotslaser veltrente serviceingeniører klare til å gi mobiltelefonanrop eller starte service på stedet, hvis maskinen har problemer i garantiperioden, vennligst kontakt oss direkte !
